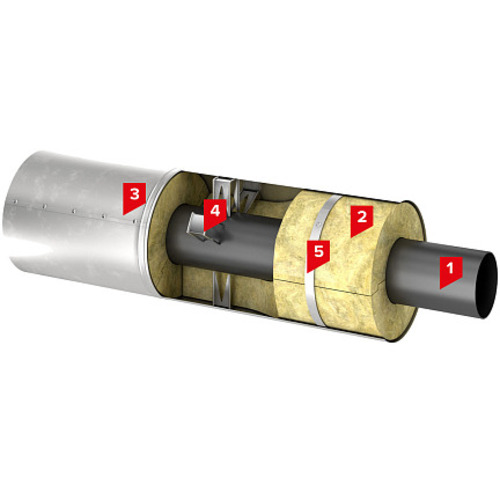

1. Трубопровід
2. Циліндр
3. Покривний шар ізоляції (захисне покриття)
4. Опорні скоби або кільця
5. Бандаж
Система SD-Техізоляція Трубопровід
Система SD-Техізоляція Трубопровід призначена для теплоізоляції трубопроводів різного призначення в промислових і громадських об’єктах. Вона забезпечує збереження тепла, захист від конденсату та довговічність трубопроводів.
Компоненти системи
Система включає набір матеріалів, які створюють ефективну теплоізоляцію для трубопроводів різних діаметрів.
- Трубопровід: Сталевий або пластиковий, діаметром від 50 до 1000 мм, температура до 250°C.
- Мати ламельні: Мінеральна вата товщиною 30-100 мм, теплопровідність 0,036-0,040 Вт/(м·К).
- Циліндр: Мінеральна вата у формі циліндра, товщина 20-80 мм, для труб діаметром до 300 мм.
- Покривний шар ізоляції: Алюмінієва фольга або склотканина товщиною 0,1-0,5 мм для захисту.
- Опорні скоби або кільця: Металеві елементи діаметром 50-1000 мм для підтримки ізоляції.
- Бандаж: Металева стрічка шириною 20-30 мм для фіксації ізоляції.
Механізм роботи системи
Система SD-Техізоляція Трубопровід забезпечує збереження тепла та захист трубопроводів від зовнішніх впливів. Трубопровід є основою, що транспортує рідини чи гази при температурах до 250°C. Для труб діаметром до 300 мм використовуються циліндри із мінеральної вати, які щільно охоплюють трубу, знижуючи тепловтрати до 30%. Для труб діаметром понад 300 мм застосовуються мати ламельні, які ефективно ізолюють великі поверхні.
Покривний шар ізоляції захищає утеплювач від вологи та механічних пошкоджень, витримуючи вологість до 90%. Опорні скоби або кільця підтримують ізоляцію, запобігаючи її зміщенню. Бандаж забезпечує міцну фіксацію, витримуючи навантаження до 0,5 кН. Система мінімізує конденсацію та підвищує енергоефективність.
Переваги системи
Система вирізняється ефективною ізоляцією, універсальністю та довговічністю.
- Теплоізоляція: Зниження тепловтрат до 30% для економії енергії.
- Вологозахист: Покривний шар витримує вологість до 90%.
- Пожежна безпека: Утеплювач класу НГ не підтримує горіння.
- Універсальність: Підходить для труб діаметром від 50 до 1000 мм.
- Довговічність: Термін служби до 50 років.
Області використання
Система застосовується для ізоляції трубопроводів у різних типах будівель і споруд.
- Промислові об’єкти: Трубопроводи в цехах, котельнях, енергетичних комплексах.
- Житлові будинки: Системи опалення та гарячого водопостачання в багатоповерхівках.
- Громадські будівлі: Лікарні, школи, торгові центри з вентиляційними системами.
- Реконструкція: Оновлення ізоляції старих трубопроводів.
Процес монтажу
Монтаж системи виконується відповідно до інструкції з монтажу технічної ізоляції, із суворим дотриманням етапів.
- Підготовка трубопроводу: Очищення від пилу, іржі, знежирення поверхні.
- Монтаж циліндрів: Для труб діаметром до 300 мм, циліндри товщиною 20-80 мм надягаються на трубу.
- Монтаж матів: Для труб діаметром понад 300 мм, мати ламельні товщиною 30-100 мм обгортають трубу.
- Встановлення опорних скоб або кілець: Скоби діаметром 50-1000 мм кріпляться з кроком 500-1000 мм.
- Нанесення покривного шару: Алюмінієва фольга або склотканина товщиною 0,1-0,5 мм укладається з нахлестом 50 мм.
- Фіксація бандажем: Металева стрічка шириною 20-30 мм затягується зусиллям до 0,5 кН.
Технічні характеристики
Система відповідає стандартам теплоізоляції та захисту трубопроводів.
- Товщина ізоляції: 20-100 мм.
- Теплопровідність утеплювача: 0,036-0,040 Вт/(м·К).
- Температура застосування: До 250°C.
- Вогнестійкість утеплювача: Клас НГ.
- Вологість покривного шару: Витримує до 90%.
- Міцність бандажа: До 0,5 кН.
- Термін служби: До 50 років.
Приклад реалізації
Система була застосована для ізоляції трубопроводу опалення в промисловому цеху в Харкові. На трубу діаметром 200 мм встановлено циліндри товщиною 50 мм, опорні скоби з кроком 800 мм, покривний шар із алюмінієвої фольги 0,2 мм і бандаж 25 мм. Система знизила тепловтрати на 28% і захистила від конденсату.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м.п. |
|---|---|---|---|---|---|
| 1 | Трубопровід | - | - | - | - |
| 2 | Мати ламельні | ТУ У В.2.7-26.8-35492904-004:2010 (зм. №4) 3.15 | м² | 1200 х 2600-12000 х 20-100 мм | Визначається розрахунком |
| 2 | Циліндр | ТУ У В.2.7-26.8-35492904-004:2010 (зм. №4) 3.19 | пог.м. | Діаметр 18-324 мм, довжина 1000 мм, товщина стінки 20-120 мм, розмір упаковки 600 х 600 х 1000 мм | 1,03 |
| 3 | Покривний шар ізоляції (захисне покриття) | - | м² | - | Визначається розрахунком |
| 4 | Опорні скоби* або кільця** | - | шт. | - | 2 |
| 5 | Бандаж | - | пог.м. | - | Визначається розрахунком |
* - застосовуються при температурі ізолюючої поверхні понад 200 °С
** - використовується при ізоляції трубопроводу матами
*** - даний показник наведений для магістральних/транзитних ділянок; при застосуванні на теплопунктах/котельнях коефіцієнт витрати дорівнює 1,15
**** - за погодженням зі споживачем, можливе виготовлення циліндрів інших розмірів.
