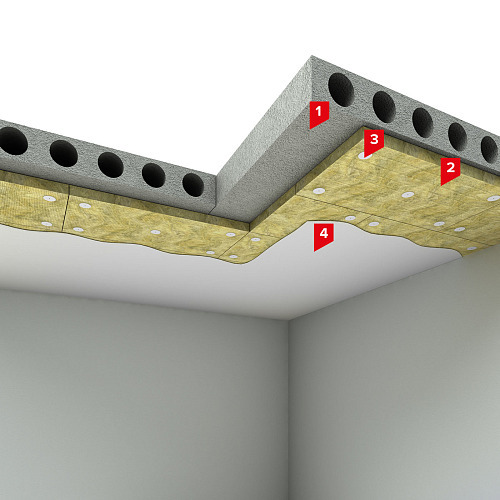

1. Залізобетонна плита перекриття
3. HILTI IDMS (металевий анкер і рондель)
4. Декоративне структурне покриття (Клей фасадний для сітки, сітка скловолоконна, штукатурка декоротивна)
Система SD-Вогнезахист Бетон
Система SD-Вогнезахист Бетон призначена для конструктивного вогнезахисту залізобетонних конструкцій у промисловому та громадському будівництві. Вона забезпечує захист від вогню, тепло- та звукоізоляцію, відповідаючи суворим стандартам пожежної безпеки.
Компоненти системи
Система включає набір матеріалів, які формують надійне вогнезахисне покриття для залізобетонних конструкцій.
- Залізобетонна плита перекриття: Несальна конструкція, що витримує навантаження до 500 кг/м².
- Плита Вогнезахист бетону: Гідрофобізована мінеральна вата товщиною 30-50 мм, вогнестійкість до 180 хвилин.
- HILTI IDMS (металевий анкер і рондель): Анкери діаметром 6-8 мм, рондель діаметром 40 мм для кріплення.
- Декоративне структурне покриття: Штукатурка товщиною 1-3 мм, витрата 2-3 кг/м².
Механізм роботи системи
Система SD-Вогнезахист Бетон підвищує вогнестійкість залізобетонних конструкцій, захищаючи їх від високих температур. Залізобетонна плита перекриття є основою, що потребує захисту. Плита Вогнезахист бетону із мінеральної вати товщиною 50 мм забезпечує клас вогнестійкості REI 180, знижуючи тепловтрати до 20% і рівень шуму до 25 дБ. Гідрофобізація плит зменшує водопоглинання до 1%.
HILTI IDMS (анкер і рондель) надійно фіксує плити до бетону, витримуючи навантаження до 2 кН. Декоративне структурне покриття додає естетичний вигляд і захист від вологи, витримуючи вологість до 80%. Система дозволяє регулювати товщину плит для забезпечення потрібного теплового опору, а відсутність мокрих процесів дає змогу монтувати її за будь-якої температури.
Переваги системи
Система вирізняється високою вогнестійкістю, ізоляційними властивостями та універсальністю монтажу.
- Вогнестійкість: Клас REI 180 при товщині плит 50 мм.
- Теплоізоляція: Зниження тепловтрат до 20%.
- Звукоізоляція: Зменшення шуму до 25 дБ.
- Універсальний монтаж: Відсутність мокрих процесів, монтаж за температури від -20°C до +40°C.
- Довговічність: Термін служби до 50 років.
Області використання
Система застосовується для вогнезахисту залізобетонних конструкцій у будівлях із різними вимогами до безпеки.
- Промислові об’єкти: Склади, виробничі цехи з залізобетонними перекриттями.
- Громадські будівлі: Торгівельні центри, лікарні, школи з міжповерховими плитами.
- Житлові будинки: Підземні паркінги, багатоповерхівки з залізобетонними конструкціями.
- Реконструкція: Оновлення будівель із посиленням вогнезахисту.
Процес монтажу
Монтаж системи виконується відповідно до регламенту робіт із вогнезахисту, із суворим дотриманням етапів.
- Підготовка залізобетонної плити: Очищення від пилу, бруду, знежирення поверхні.
- Встановлення плит: Плити Вогнезахист бетону товщиною 30-50 мм прикладаються до плити перекриття.
- Кріплення HILTI IDMS: Анкери діаметром 6-8 мм із ронделями 40 мм встановлюються з кроком 300-400 мм.
- Нанесення декоративного покриття: Структурна штукатурка товщиною 1-3 мм наноситься з витратою 2-3 кг/м², висихає за 48 годин.
Технічні характеристики
Система відповідає стандартам вогнезахисту, тепло- та звукоізоляції для залізобетонних конструкцій.
- Товщина плит: 30-50 мм.
- Межа вогнестійкості: REI 180.
- Теплопровідність утеплювача: 0,036-0,040 Вт/(м·К).
- Звукоізоляція: Зниження шуму до 25 дБ.
- Водопоглинання плит: До 1%.
- Міцність кріплення: Навантаження до 2 кН.
- Термін служби: До 50 років.
Приклад реалізації
Система була застосована для вогнезахисту міжповерхових перекриттів у торговому центрі в Києві. На залізобетонну плиту встановлено плити Вогнезахист бетону товщиною 50 мм, закріплені анкерами HILTI IDMS із кроком 350 мм і ронделями 40 мм. Нанесено декоративне покриття товщиною 2 мм із витратою 2,5 кг/м². Система забезпечує вогнестійкість REI 180, зниження тепловтрат на 20% і шуму на 23 дБ.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Залізобетонна плита перекриття | - | - | - | - |
| 2 | Плити Вогнезахист бетону | ТУ У В.2.7.-26.8-35492904-004:2010 (зм. №4) 3.17 | м² | Плити розміром: довжина - 1000, 1200 мм, ширина - 500, 600, 1000, 1200 мм, товщина - 60-200 мм з кроком 10 мм, упаковка (2-8 плит) | 1,05 |
| 3 | HILTI IDMS (металевий анкер і рондель) | - | шт. | Довжина від 110 до 250 мм, коробка: від 200 до 250 шт. | 6-10 |
| 4 | Декоративне структурне покриття | - | кг | Відро 25 кг | 0,8-1,5 |
