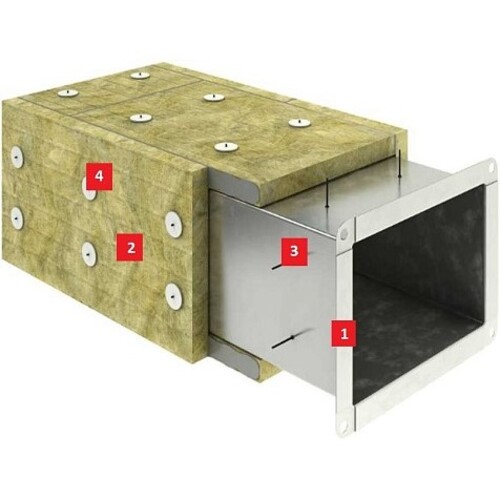

1. Сталевий повітропровід
3. Приварні штифти
4. Притискні шайби
Система SD-Вогнезахист Повітропровід
Система SD-Вогнезахист Повітропровід розроблена для підвищення вогнестійкості сталевих повітропроводів і шахт димовидалення в будівлях. Вона забезпечує захист від вогню та відповідає високим стандартам пожежної безпеки.
Компоненти системи
Система включає набір матеріалів, які створюють надійне вогнезахисне покриття для повітропроводів.
- Сталевий повітропровід: Основа діаметром від 100 мм, товщина сталі 0,8-2 мм.
- Плити Вогнезахист металу: Мінеральна вата товщиною 30-60 мм, вогнестійкість до 150 хвилин.
- Приварні штифти: Сталеві кріплення діаметром 2-3 мм, довжиною 50-80 мм.
- Притискні шайби: Сталеві елементи діаметром 29 мм для фіксації плит.
- Клей Ceresit CM 17: Вогнетривкий клей із адгезією 1,0 МПа, витрата 4-6 кг/м².
Механізм роботи системи
Система SD-Вогнезахист Повітропровід підвищує вогнестійкість повітропроводів, захищаючи їх від високих температур. Сталевий повітропровід є основою, що потребує захисту. Плити Вогнезахист металу товщиною 30-60 мм ізолюють тепло, забезпечуючи клас вогнестійкості EI 60-150, витримуючи температури до 1000°C. Клей Ceresit CM 17 надійно з’єднує плити на стиках, зберігаючи міцність при нагріванні.
Приварні штифти і притискні шайби забезпечують міцне кріплення плит до повітропроводу, запобігаючи їх зміщенню під впливом вібрацій чи температури. Система мінімізує теплопровідність і захищає конструкцію від деформації, забезпечуючи тривалу експлуатацію навіть у складних умовах.
Переваги системи
Система вирізняється високою вогнестійкістю, надійністю кріплення та довговічністю.
- Вогнестійкість: Клас EI 60-150 залежно від товщини плит.
- Пожежна безпека: Утеплювач класу НГ не підтримує горіння.
- Надійне кріплення: Штифти та шайби забезпечують стабільність.
- Мінімальна вага: Плити додають навантаження до 5 кг/м².
- Довговічність: Термін служби до 50 років.
Області використання
Система застосовується для вогнезахисту повітропроводів і шахт димовидалення в будівлях із різними вимогами до безпеки.
- Промислові об’єкти: Виробничі цехи, склади з системами вентиляції.
- Комерційні будівлі: Торгівельні центри, офіси з шахтами димовидалення.
- Житлові будинки: Багатоповерхівки з вентиляційними системами.
- Громадські споруди: Лікарні, школи, де потрібен захист вентиляції.
Процес монтажу
Монтаж системи виконується відповідно до регламенту робіт із вогнезахисту, із суворим дотриманням етапів.
- Підготовка повітропроводу: Очищення від пилу, іржі, знежирення поверхні.
- Нанесення клею: Клей Ceresit CM 17 наноситься з витратою 4-6 кг/м² для з’єднання плит на стиках, висихає за 24 години.
- Монтаж плит: Плити Вогнезахист металу товщиною 30-60 мм прикладаються до повітропроводу.
- Встановлення приварних штифтів: Штифти діаметром 2-3 мм приварюються з кроком 200-300 мм.
- Фіксація притискними шайбами: Шайби діаметром 29 мм закріплюють плити, забезпечуючи щільне прилягання.
Технічні характеристики
Система відповідає стандартам вогнезахисту для вентиляційних систем.
- Товщина плит: 30-60 мм.
- Межа вогнестійкості: EI 60-150.
- Теплопровідність утеплювача: 0,036-0,040 Вт/(м·К).
- Вогнестійкість утеплювача: Клас НГ.
- Адгезія клею: До 1,0 МПа.
- Вага покриття: До 5 кг/м².
- Термін служби: До 50 років.
Приклад реалізації
Система була застосована для вогнезахисту повітропроводу в торговому центрі в Одесі. На сталевий повітропровід діаметром 200 мм нанесено клей Ceresit CM 17 із витратою 5 кг/м², встановлено плити Вогнезахист металу товщиною 40 мм, закріплені штифтами 2,5 мм із кроком 250 мм і шайбами 29 мм. Система забезпечила вогнестійкість EI 120 і надійний захист.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Сталевий повітропровід | - | - | Сталь, товщиною не менше 0,8 мм | - |
| 2 | Плити Вогнезахист металу | ТУ У В.2.7.-26.8-35492904-004:2010 (зм. №4) 3.18 | м² | Плити розміром: довжина - 1000, 1200, 2400 мм, ширина - 500, 600, 1000 мм, товщина - 30-200 мм з кроком 10 мм, упаковка (2-8 плит) | 1,05 |
| 3 | Приварні штифти | 7.14 | шт. | Довжина від 40 до 114 мм | 12 |
| 4 | Притискні шайби | 7.14 | шт. | Діаметр від 30 до 38 мм | 12 |
