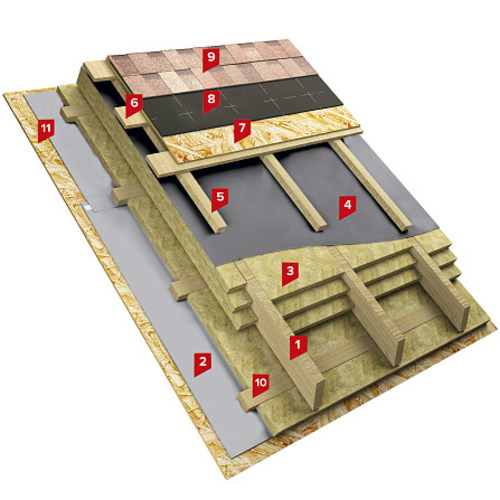

1. Дерев'яна кроквяна система
3. Плити мінераловатні THERMOWOOL LIGHT EXTRA 30
5. Контрбрус для створення вентканалів
6. Розріджена обрешітка
7. Дерев'яний настил OSB - 3
10. Крокова обрешітка під утеплювач
11. Підшивка мансарди
Система Скатна Покрівля Мансарда
Система Скатна Покрівля Мансарда призначена для облаштування суміщеного горища в скатних дахах на дерев’яній кроквяній системі. Вона забезпечує теплоізоляцію, захист від вологи та міцність конструкції з бітумною черепицею як покриттям.
Компоненти системи
Система включає набір матеріалів, які формують утеплену, герметичну та довговічну покрівлю для мансардного простору.
- Дерев’яна кроквяна система: Несальні балки, що витримують навантаження до 200 кг/м².
- Пароізоляційна плівка: Мембрана товщиною 0,1-0,2 мм, що захищає утеплювач від конденсату.
- Плити мінераловатні: Легкий утеплювач із теплопровідністю 0,036-0,038 Вт/(м·К).
- Супердифузійна мембрана: Захищає утеплювач від вологи, забезпечуючи паропроникність.
- Контрбрус: Бруси товщиною 30-50 мм для вентиляційних каналів.
- Розріджена обрешітка: Дерев’яні елементи товщиною 25-50 мм, крок 300-600 мм.
- Дерев’яний настил: ОСП-3 або фанера ФСФ із вологістю до 20%, товщиною 9-18 мм.
- Підкладковий килим: Полімерна мембрана товщиною 1-2 мм для гідроізоляції.
- Бітумна черепиця: Покриття, стійке до вітру до 150 км/год, термін служби 30-50 років.
- Крокова обрешітка під утеплювач: Підтримка утеплювача, товщина 25-50 мм.
- Підшивка мансарди: Оздоблення внутрішньої поверхні, товщина 10-20 мм.
Механізм роботи системи
Система Скатна Покрівля Мансарда створює утеплений мансардний простір із надійним захистом від вологи. Дерев’яна кроквяна система забезпечує міцність, витримуючи навантаження до 200 кг/м². Пароізоляційна плівка блокує проникнення вологи зсередини, захищаючи утеплювач. Мінераловатні плити товщиною 100-200 мм ізолюють тепло, знижуючи тепловтрати до 30%.
Супердифузійна мембрана відводить пару з утеплювача, запобігаючи конденсації, і захищає від зовнішньої вологи. Контрбрус формує вентиляційні канали висотою 30-50 мм для циркуляції повітря. Розріджена обрешітка підтримує настил, а дерев’яний настил із ОСП-3 або ФСФ створює основу для покриття. Підкладковий килим забезпечує додаткову гідроізоляцію, витримуючи тиск до 0,3 МПа. Бітумна черепиця захищає від погодних умов, а підшивка мансарди завершує внутрішнє оздоблення.
Переваги системи
Система поєднує теплоізоляцію, вологозахист і естетичність для мансардних приміщень.
- Теплозбереження: Утеплювач знижує тепловтрати до 30%, економлячи на опаленні.
- Вологозахист: Пароізоляція та мембрана запобігають конденсації.
- Вентиляція: Контрбрус забезпечує повітрообмін, знижуючи вологість.
- Міцність покриття: Черепиця витримує вітер до 150 км/год.
- Довговічність: Система служить до 50 років.
Області використання
Система застосовується для створення утеплених мансард у скатних дахах.
- Житлові будинки: Котеджі та багатоповерхівки з мансардними поверхами.
- Адміністративні будівлі: Офіси та культурні центри з утепленими горищами.
- Готелі та пансіонати: Мансардні номери з комфортним мікрокліматом.
- Реконструкція дахів: Перетворення горищ на житлові приміщення.
Процес монтажу
Монтаж системи виконується відповідно до ДСТУ-Н Б В.2.6-214:2016, із суворим дотриманням етапів.
- Підготовка кроквяної системи: Очищення, обробка антисептиком, перевірка геометрії.
- Укладання пароізоляційної плівки: Мембрана монтується з нахлестом 100-150 мм, стики герметизуються.
- Монтаж утеплювача: Плити мінераловати укладаються товщиною 100-200 мм між кроквами.
- Встановлення супердифузійної мембрани: Мембрана кріпиться з нахлестом 100-150 мм.
- Монтаж контрбруса: Бруси товщиною 30-50 мм кріпляться для вентиляції.
- Монтаж розрідженої обрешітки: Елементи товщиною 25-50 мм, крок 300-600 мм.
- Укладання дерев’яного настилу: ОСП-3 або ФСФ товщиною 9-18 мм, зазор 2-3 мм.
- Укладання підкладкового килима: Мембрана монтується з нахлестом 100-150 мм, фіксується цвяхами.
- Монтаж бітумної черепиці: Укладається з нахлестом 50-100 мм, кріпиться цвяхами 80-100 г/м².
- Монтаж крокової обрешітки: Підтримує утеплювач, товщина 25-50 мм.
- Підшивка мансарди: Оздоблення товщиною 10-20 мм завершує внутрішню поверхню.
Технічні характеристики
Система відповідає стандартам теплоізоляції, гідроізоляції та міцності для мансард.
- Товщина утеплювача: 100-200 мм.
- Теплопровідність утеплювача: 0,036-0,038 Вт/(м·К).
- Водонепроникність килима: Витримує тиск до 0,3 МПа.
- Вітрове навантаження черепиці: До 150 км/год.
- Вогнестійкість утеплювача: Клас НГ.
- Термін служби: До 50 років.
- Температурний діапазон: Від -40°C до +80°C.
Приклад реалізації
Система була застосована для мансарди в котеджі в Харкові. На крокви встановлено пароізоляцію, утеплювач товщиною 150 мм, супердифузійну мембрану, контрбрус 40 мм, обрешітку та настил ОСП-3 товщиною 12 мм. Підкладковий килим і черепиця завершили покрівлю, а підшивка мансарди створила комфортний простір. Система знизила тепловтрати на 25%.
| Номер | Найменування шару | Номер техлиста | Одиниця виміру | Розмір, упаковка | Витрата на м² |
|---|---|---|---|---|---|
| 1 | Дерев'яна кроквяна система | - | - | - | - |
| 2 | Пароізоляційна плівка | - | м² | Рулони, ширина 1,5 м, довжина 50 м | - |
| 3 | Плити мінераловатні THERMOWOOL LIGHT EXTRA 30 | ТУ У В.2.7-23.9-35492904-001:2013 1.01 | м³ | Плита 1,2 х 0,6 х 0,05 (0,1), в упаковці 0,432 куб.м | 1,03 |
| 4 | Мембрана супердифузійна | - | м² | Рулони, ширина 1,5 м, довжина 50 м | - |
| 5 | Контрбрус для створення вентканалів | - | - | - | - |
| 6 | Розріджена обрешітка | - | - | - | - |
| 7 | Дерев'яний настил (ОСП-3; ФСФ) | - | - | - | - |
| 8 | Підкладковий килим | - | м² | Рулони, ширина 15 м, довжина 50 м | 1,1 |
| 9 | Бітумна черепиця | - | м² | - | - |
| 10 | Крокова обрешітка під утеплювач | - | - | - | - |
| 11 | Підшивка мансарди | - | - | - | - |
* - можливо застосовувати без додаткового утеплення.
