Металевий профіль - це каркас, на який кріплять гіпсокартон. Від того, який тип профілю обрано і де він стоїть, залежить, чи буде стеля рівною, а перегородка міцною. Новачки плутаються в позначеннях: UD, CD, CW, UW, ще й українські ПНП, ПП, ПС, ПН поряд. Насправді система проста. У цьому довіднику розкладено всі основні види профілів для гіпсокартону: чим вони відрізняються, які мають перерізи й розміри, де який застосовують і де найчастіше помиляються. Загальний асортимент зібрано в категорії профілів для гіпсокартону.
Що таке профіль для гіпсокартону і навіщо він потрібен
З чого роблять профіль
Профіль роблять з тонкої оцинкованої сталі холодним прокатом. Цинк захищає метал від корозії, тому каркас служить десятиліттями навіть там, де вологість стрибає. Ключовий параметр якості один - товщина металу. Надійний профіль має 0,5-0,6 мм; саме 0,6 мм вважають номіналом для відповідальних конструкцій. Тонший метал (0,4-0,45 мм) дешевший, але каркас із нього пружинить, гірше тримає саморіз і з часом може повести стелю хвилею. На стінках стоякових і стельових профілів є поздовжнє рифлення - ці гофри додають жорсткості без зайвої ваги. Окремого «вологостійкого» профілю для ванної шукати не треба: усі профілі вже оцинковані, а для агресивної вологості беруть метал гарячого цинкування або нержавійку. Самі аркуші підбирають у категорії гіпсокартону під тип приміщення.
Маркування: як читати UD, CD, CW, UW і українські ПНП, ПП, ПС, ПН
Літерне маркування читається логічно. Перша літера - форма перерізу: C - стояковий профіль із загнутими всередину полицями (схожий на літеру C), U - напрямний у формі літери U без полиць. Друга літера - призначення: D - стеля (від німецького Decke), W - стіна (від німецького Wand). Звідси CD - стельовий стояковий, UD - стельовий напрямний, CW - стіновий стояковий, UW - стіновий напрямний. Українські позначення відповідають їм напряму: ПП = CD, ПНП = UD, ПС = CW, ПН = UW. У побуті профілі часто називають за звучанням літер: CD - сд, UD - уд, CW - св, UW - ув. Саме звідси беруться запити «профіль уд» чи «профіль сд». Метод позначення регламентує ДСТУ Б EN 14195 «Профілі металеві для гіпсокартонних систем»; розмірів він жорстко не фіксує, тому за перерізами орієнтуються на усталений ринковий стандарт.
Основні види: направляючі та стоєчні
Направляючий стельовий UD (ПНП)
UD - напрямний профіль для стелі, переріз 28x27 мм. Його кріплять по периметру стіни, і він задає рівень майбутньої підвісної стелі: у нього заводять несучі стельові профілі. Сам по собі UD навантаження не несе. Його робота - обвʼязка і фіксація площини. Через малий переріз його зручно монтувати по контуру приміщення.
Стельовий несучий CD (ПП)
CD - основний стельовий профіль, переріз 60x27 мм. Саме на нього кріплять гіпсокартон у підвісних стелях і в облицюванні стін на каркасі. Кінцями CD заводять у напрямні стельові профілі UD, а по довжині підвішують до базової стелі. Це робочий профіль, який тримає всю обшивку, тому до його товщини й кроку вимоги найсуворіші. Готові розміри й партії дивіться в категорії стельових профілів CD.
Стіновий направляючий UW (ПН)
UW - напрямний стіновий профіль у формі літери U, без полиць. Випускають з перерізами 50x40, 75x40 і 100x40 мм. Ширина 50, 75 або 100 мм задає товщину майбутньої перегородки. UW кріплять до підлоги і стелі: вони утворюють верхню й нижню обвʼязку каркаса, в яку потім ставлять вертикальні стояки. Потрібну ширину підбирають у категорії напрямних профілів UW.
Стіновий стоєчний CW (ПС)
CW - вертикальний стояковий профіль перегородки, перерізи 50x50, 75x50 і 100x50 мм. У нього загнуті полиці, тому він жорсткіший за напрямний і саме CW несе навантаження від обшивки та навішених предметів. Ширина CW завжди парна до UW: стояк 50 ставлять у напрямну 50, стояк 75 - у напрямну 75. На стінках CW штампують технологічні отвори, через які всередині перегородки прокладають проводку й комунікації, не свердлячи метал; через гострі краї кабель ведуть у захисній гофрі. Асортимент стояків зібрано в категорії стоякових профілів CW.
| Українська назва | EU-код | Переріз, мм | Призначення |
|---|---|---|---|
| ПНП (стельовий напрямний) | UD | 28x27 | Обвʼязка периметра стельового каркаса |
| ПП (стельовий) | CD | 60x27 | Несучі профілі підвісної стелі та обшивки стін |
| ПН (напрямний) | UW | 50x40, 75x40, 100x40 | Верхня й нижня обвʼязка перегородок і фальшстін |
| ПС (стояковий) | CW | 50x50, 75x50, 100x50 | Вертикальні стояки перегородок |
Додаткові профілі та комплектуючі
Прямий підвіс і анкерний підвіс з тягою
Підвіси зʼєднують несучий стельовий профіль із базовою стелею. Прямий підвіс - це перфорована металева пластина з відгинними вухами: її прикручують до перекриття, а вуха загинають і фіксують до CD. Працює він на невеликій глибині: тримає профіль на відстані до 120 мм від базової стелі, а максимальний опуск обмежений довжиною бічних полиць і становить близько 125 мм. Один прямий підвіс товщиною 0,9 мм тримає близько 40 кг; під важчий або дворівневий гіпсокартон крок підвісів зменшують до 40-50 см. Треба опустити стелю нижче - беруть анкерний підвіс з тягою (спицею з пружиною), який тримає профіль глибше. Готові підвіси для каркаса є в категорії прямих підвісів.
Зʼєднувачі: краб, подовжувач
Коли стельовий каркас збирають у решітку, профілі перетинаються, і їх треба зафіксувати під прямим кутом. Для цього служить одно- або дворівневий зʼєднувач. Через хрестоподібну форму його називають крабом: він тримає два CD-профілі в одній площині (однорівневий) або в двох рівнях. А щоб нарастити профіль по довжині, беруть поздовжній зʼєднувач, який вставляють у торці двох CD.
Кутовий, маяковий та арковий профіль
Окрім каркасних, є оздоблювальні й спеціальні профілі. Кутовий (перфорований) захищає зовнішні кути обшивки від сколів і служить маяком під шпаклівку - його дивіться серед кутників для гіпсокартону. Маяковий задає площину під штукатурку. Арковий - це надрізаний CD, який гнеться по радіусу для криволінійних стель і арок. А для віконних і дверних відкосів є окремий привіконний профіль.
Стартовий профіль
Стартовий профіль ставлять там, де обшивка з гіпсокартону починається від стіни, стелі чи підлоги і потрібен акуратний край. Він задає рівну стартову лінію і спрощує примикання. Готові варіанти зібрано в категорії стартового профілю.
Розміри профілів: довідник
Перерізи стандартизовані ринком, тому однакові в більшості виробників. Стандартні довжини найчастіше 3000 і 4000 мм; стельовий напрямний UD зазвичай постачають по 3000 мм. Залежно від виробника трапляються довжини в діапазоні приблизно 2600-4500 мм. Товщина металу - головний критерій при порівнянні. Для надійних каркасів беруть профіль не тонший за 0,5 мм, а оптимально 0,6 мм.
| Профіль | Переріз, мм | Стандартні довжини, мм | Товщина металу, мм |
|---|---|---|---|
| ПНП / UD | 28x27 | зазвичай 3000 | 0,45-0,60 (оптимально 0,6) |
| ПП / CD | 60x27 | 3000, 4000 | 0,45-0,60 (оптимально 0,6) |
| ПН / UW | 50x40, 75x40, 100x40 | 3000, 4000 | 0,45-0,60 (оптимально 0,6) |
| ПС / CW | 50x50, 75x50, 100x50 | 3000, 4000 | 0,45-0,60 (оптимально 0,6) |
Який профіль для якої конструкції
Підвісна стеля

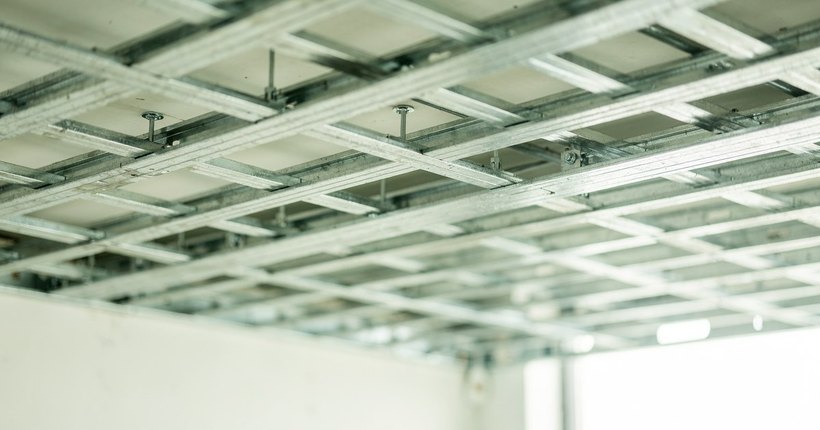

Для однорівневої підвісної стелі по периметру кріплять напрямний UD, а площину набирають із несучих CD. Несучі профілі ставлять із кроком до 500 мм, щоб стик гіпсокартонних аркушів завжди припадав на профіль. По довжині кожен CD підвішують на прямих підвісах із кроком приблизно до 650 мм, а максимальна відстань між точками кріплення підвісів до базової стелі - близько 1100 мм. Перетини профілів фіксують крабами. Збільшити крок «щоб зекономити» означає отримати хвилю на готовій стелі.
Перегородка з гіпсокартону

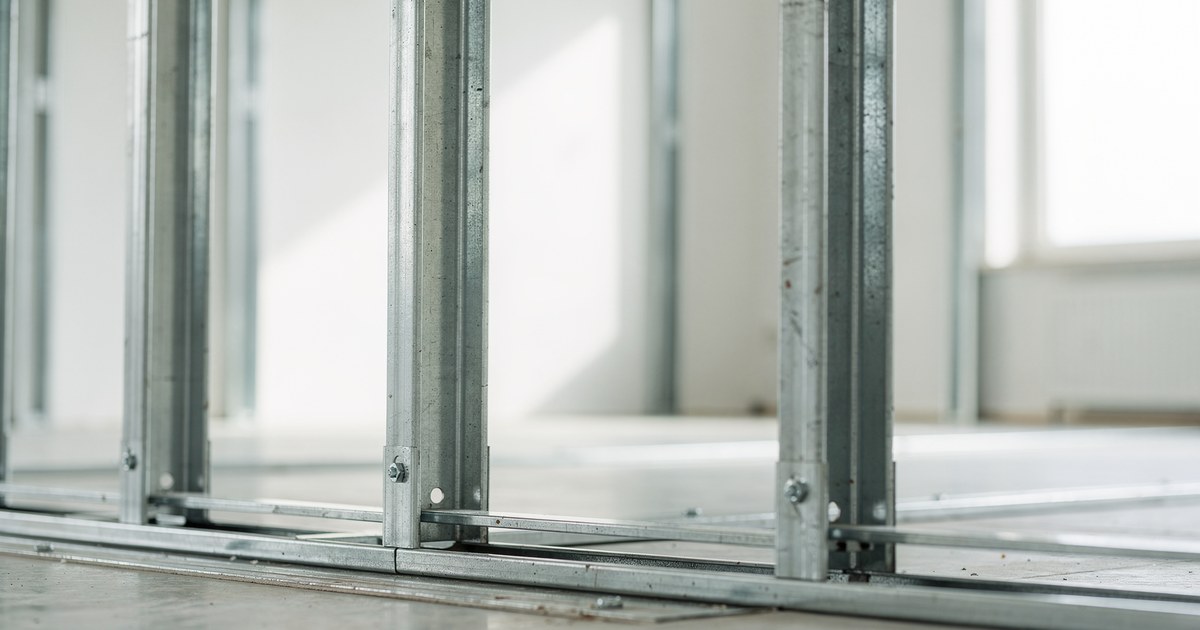

Каркас перегородки збирають із напрямних UW (по підлозі та стелі) і вертикальних стояків CW. Напрямні кріплять до основи дюбель-цвяхами з кроком 400-600 мм, тобто приблизно через кожні 50 см; у стінці профілю для цього є готові 8-мм отвори, а в бетон беруть дюбель 6x40. Стандартний крок стояків - 600 мм, тобто три стояки на ширину аркуша 1200 мм; під підвищені навантаження або важче облицювання крок зменшують до 400 мм. Самі стояки до напрямних краще фіксувати не саморізами, а просікачем (метод просічки з відгином): зʼєднання виходить міцнішим, швидшим і без капелюшків, що заважають аркушу лягти рівно. Просікач бере метал до 0,7 мм; товстіший профіль зʼєднують саморізами. Ширину профілю (50, 75 або 100 мм) обирають за товщиною й висотою перегородки: що вища стіна, то ширший стояк. Простір між стояками заповнюють мінеральною ватою - вона помітно підвищує звукоізоляцію й вогнестійкість готової перегородки. Готові комплекти зручно добирати в категорії перегородкового профілю.
Обшивка стін і фальшстіна
Коли гіпсокартоном вирівнюють наявну стіну, каркас роблять двома способами. Перший - стояковий каркас із UW і CW, як у перегородці, але притиснутий до стіни. Другий - стельові CD на прямих підвісах, прикручених до стіни; цей варіант тонший і дешевший. Крок стояків або CD-профілів тримають у межах 400-600 мм. Після монтажу стики й кути обробляють: під шпаклювання швів підбирають шпаклівку для гіпсокартону.
| Конструкція | Які профілі | Крок |
|---|---|---|
| Однорівнева підвісна стеля | UD по периметру + несучі CD | CD до 500 мм; підвіси до 650 мм |
| Перегородка (одинарний каркас) | напрямні UW + стояки CW | стояки 600 мм (400 мм під навантаження) |
| Обшивка стіни / фальшстіна | UW + CW або CD на підвісах | 400-600 мм |
Як розрахувати кількість профілю
Розрахунок для стелі
Для однорівневої стелі рахують погонні метри несучого CD і периметр UD. Несучі профілі йдуть із кроком 500 мм, тому їхня сумарна довжина приблизно дорівнює площі стелі, поділеній на 0,5 м. Це 2 погонні метри CD на кожен квадратний метр стелі. Напрямний UD рахують за периметром приміщення. Приклад: кімната 4x5 м, площа 20 м², периметр 18 м. Знадобиться близько 40 погонних метрів CD і 18 метрів UD, плюс підвіси й краби за кроком із таблиці вище. До результату додають 10-15% запасу на підрізку.
Розрахунок для перегородки
Для перегородки рахують напрямні UW за подвоєною довжиною стіни (підлога плюс стеля) і стояки CW за кроком 600 мм. Приклад: перегородка завдовжки 5 м і заввишки 2,7 м. Напрямних UW потрібно 2 x 5 = 10 погонних метрів. Стояків при кроці 600 мм буде близько девʼяти штук по 2,7 м, тобто приблизно 24 погонні метри CW. Як і для стелі, додають 10-15% на підрізку й перевитрату. Калькулятори для типових розрахунків зібрано в окремому розділі сайту, а тут наведено базові формули, за якими легко перевірити будь-який результат.
Поширені помилки при виборі та монтажі
Тонкий або неоцинкований метал
Найчастіша помилка - економія на товщині. Профіль 0,4 мм коштує менше, але каркас із нього пружинить, гірше тримає саморіз, а стеля з часом може піти хвилею. Для відповідальних конструкцій беруть 0,5-0,6 мм. Якість оцинкування теж важлива: на зрізі не повинно бути іржі чи відшарування покриття. Занижену товщину часто видно за вагою: легший за стандарт профіль майже завжди тонший за заявлене. Детальніше про вибір металопрофілю за товщиною й покриттям - у матеріалі рекомендації по вибору металопрофілю.
Неправильний крок стояків і профілів
Збільшив крок понад норму - отримав провисання і тріщини на стиках. Стик аркушів завжди має лягати на профіль, тому крок несучих CD на стелі тримають до 500 мм, а стояків CW у перегородці - 600 мм. Збільшувати ці значення «щоб зекономити профіль» не можна.
Економія на підвісах і зʼєднувачах
Підвіси й краби здаються дрібницею, тому їх часто ставлять рідше за норму. Результат той самий - провисання й тріщини. Підвіси розміщують із розрахунковим кроком, а всі перетини профілів фіксують зʼєднувачами, а не «на саморіз навхрест». Саме тут економія обертається переробкою.
Часті питання
Чим UD відрізняється від CD?
UD (ПНП, 28x27 мм) - напрямний профіль, який кріплять по периметру і який не несе навантаження. CD (ПП, 60x27 мм) - несучий профіль, на який кріплять гіпсокартон. UD задає рівень, CD тримає обшивку. Працюють вони завжди в парі.
Який профіль для стелі, а який для стіни?
Для стелі - стельова пара UD і CD. Для перегородок і стін - стінова пара UW (напрямний) і CW (стояковий). Стінові профілі ширші й розраховані на вертикальні навантаження, тому стелю й стіну на одних і тих самих профілях не роблять.
Чи можна гнути профіль для арки?
Так. Для криволінійних конструкцій є арковий профіль - це CD з насічками на полицях, який згинається по радіусу. Звичайний профіль без надрізів рівно не зігнеш, тому для арок беруть готовий арковий або надрізають CD самостійно.
Яка товщина металу нормальна?
Не тонше 0,5 мм, а оптимально 0,6 мм. Профіль 0,4-0,45 мм годиться лише для легких декоративних конструкцій без навантаження. Чим більша площа й висота конструкції, тим важливіша товщина металу.
